环形导轨选型指南：负载、精度、驱动方式怎么选？
核心结论：环形导轨选型的本质是工艺需求与产品参数的精准匹配——先确定负载与精度等级，再选择驱动方式与空间布局。匹配得当的选型，能显著减少空载折返和等待时间，产线节拍和综合效率都会得到改善；而选型不匹配，则可能导致定位漂移、设备寿命缩短。作为深耕环形导轨领域的定制厂家，臻域环形导轨在选型阶段会根据工件重量、目标节拍、重复定位精度和使用环境，提供匹配的轨道输送方案。
本文面向自动化产线工程师、设备采购人员以及工厂技术改造负责人，系统梳理环形导轨选型的完整决策路径。如果您的产线正面临输送效率不足、精度不稳定或空间紧张等问题，可以参考本文的选型逻辑逐步推进。
选型第一步：明确工艺需求与负载参数
环形导轨选型的起点是明确工艺需求。在接触供应商之前，需要先梳理清楚工件的重量、尺寸与重心位置、目标生产节拍、工位数量、精度要求以及使用环境（如无尘、防腐、高温等特殊条件）。
负载计算是这一环节较容易出现偏差的部分。实际负载不仅包括工件与治具的静态重量，还需要计算加速度产生的惯性力以及偏载扭矩。仅按静态重量选型，可能导致运行抖动、定位漂移甚至导轨早期磨损。
| 负载等级 | 工件重量 | 推荐型号 | 典型场景 |
|---|---|---|---|
| 轻载 | ≤15kg | T25、V25系列 | 3C电子组装、医疗耗材包装 |
| 中载 | 15-80kg | V44、V50系列 | 汽车零部件装配、新能源电池模组 |
| 重载 | 80-200kg | V76系列 | 重载搬运、机器人第七轴 |
以臻域V系列产品为例，V44单位负载≤40KG，正面受力≤100N，侧向受力≤50N，承受扭矩≤60N/M；V76单位负载≤200KG，正面受力≤300N，侧向受力≤120N，承受扭矩≤150N/M。选型时需根据实际负载和受力情况，选择对应型号。
如需了解完整的负载计算方法和动态惯性力核算，可以参考环形导轨负载计算，其中系统讲解了静态重量之外的选型要素。
重复定位精度：环形导轨选型的核心指标
重复定位精度是衡量环形导轨性能的核心指标，它决定了工件能否在多次循环后依然准确到达同一位置。
环形导轨的精度等级通常分为两个层次：
- 不带二次定位：重复定位精度约为±0.5mm，适用于对位置精度要求不高的输送、转运场景。
- 带二次定位机构：重复定位精度可达±0.05mm，适用于精密装配、检测等工序。
精度选择需要与工艺需求匹配。精度过高会增加成本，精度不足则影响产品质量。臻域环形导轨采用高硬度钢制导轨与精密V型导向面技术，配合伺服驱动系统，重复定位精度可达±0.05mm，满足高精密场景需求。
如需深入了解二次定位机构的作用和精度等级选择，可以参考重复定位精度怎么选。
同步带驱动与其他驱动方式的对比选型
同步带驱动是环形导轨常见的驱动方式之一，其原理是通过同步带与带轮的啮合传递动力，实现滑块在环形轨道上的循环运动。
不同驱动方式适用于不同的负载与速度需求：
| 驱动方式 | 负载范围 | 核心特点 | 典型应用 |
|---|---|---|---|
| 同步带驱动 | ≤15kg | 噪音小，无油污粉尘，免润滑，装配调试简单 | 轻载、无尘环境，如3C电子组装 |
| 链条传动 | ≤50kg | 能承受较大负载，可分段拆装便于维护，长度不受限 | 高负载、大间距、长线体，如汽车零部件装配 |
| 齿轮齿条驱动 | ≤100kg | 一体化设计节省空间，滚动摩擦噪音小 | 高负载、高速度，如机器人第七轴 |
同步带驱动的优势在于成本可控、噪音低、维护简便，适合轻载高速的产线需求。但其负载能力有限，在重载工况下容易出现带体伸长、精度衰减的问题。选型时需要根据实际负载和速度要求，选择匹配的驱动方式。如需更详细的驱动方式对比，可以参考环形导轨驱动方式对比。
空间布局与安装方式的选择
环形导轨的空间布局直接影响设备占地面积和产线集成难度。

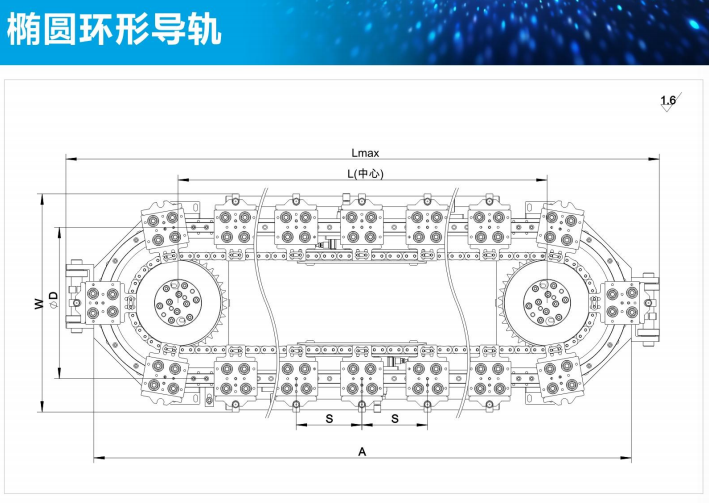

常见的布局方式包括水平椭圆、水平矩形、垂直双层等。水平布局适用于空间充足的产线，便于工位集成和人工操作；垂直布局则可节省约2/3的占地面积，适合空间紧张的改造项目。
在选型时还需要考虑未来扩产的可能性。模块化设计的环形导轨系统，可以在后期通过增加轨道段和滑块来扩展工位，避免因产能提升而整线更换。臻域环形导轨提供T25/V25/V44/V50/V76等多系列规格，负载范围1-200kg，支持水平与垂直安装及矩形、椭圆等多种环形布局。
安装方式同样需要提前确认。水平安装适合两侧工位均可使用的场景，线体长度更短；垂直安装节省空间，灵活性较强，适用于特定使用场景。如需了解安装调试的注意事项，可以参考环形导轨安装调试注意事项。
环形导轨选型常见误区与避坑建议
环形导轨选型过程中存在若干常见误区，识别这些误区有助于避免投资失误和产线运行问题。
- 负载只算静态，忽略动态：漏算加速度惯性力和偏载扭矩，导致运行抖动和定位漂移。
- 驱动方式选择不当：轻载高速场景选用链条传动，或重载场景选用同步带驱动，都会影响运行表现。
- 只看初始精度：忽视导轨材质、热处理工艺和预紧结构对精度保持性的影响。
- 忽略柔性扩展：产品换型或工位增加时，整线无法调整，造成重复投资。
如需了解环形导轨在使用过程中可能出现的精度下降、异常噪音等问题及其解决方法，可以参考环形导轨常见故障与解决方法。
