环形导轨规格型号解读：T25/V25/V44/V50/V76怎么区分
核心结论：环形导轨的规格型号是选型的直接依据。不同型号对应不同的单位负载、正面受力、侧向受力和承受扭矩。以臻域环形导轨的T25、V25、V44、V50、V76五个系列为例，数字越大，承载能力越强。T25和V25属于轻载系列，V44和V50属于中载系列，V76属于重载系列，负载范围覆盖1-200kg。
本文面向自动化产线工程师、设备选型人员以及工厂技术改造负责人，逐项拆解五个系列的参数差异和适用场景，帮助工程师快速把工件重量、受力情况对应到具体型号。如果对选型的整体框架还不清楚，可以先参考环形导轨选型指南。
型号命名的基本逻辑
环形导轨的型号通常由系列代号和规格数字组成。
以臻域产品线为例，T系列和V系列是两大类。T系列采用标准圆形导轨结构，V系列采用V型导向面结构。型号中的数字对应轨道的截面规格，数字越大，轨道截面尺寸越大，承载能力越强。
每个型号的核心参数包括四项：
- 单位负载：单个滑块可承载的最大工件与治具重量
- 正面受力：滑块沿运行方向可承受的最大推力
- 侧向受力：滑块沿垂直运行方向可承受的最大侧向力
- 承受扭矩：滑块可承受的最大偏载扭矩
这四项参数共同决定了型号的适用边界。
轻载系列：T25与V25
T25和V25都属于轻载系列，适合小件工件的输送和装配场景。

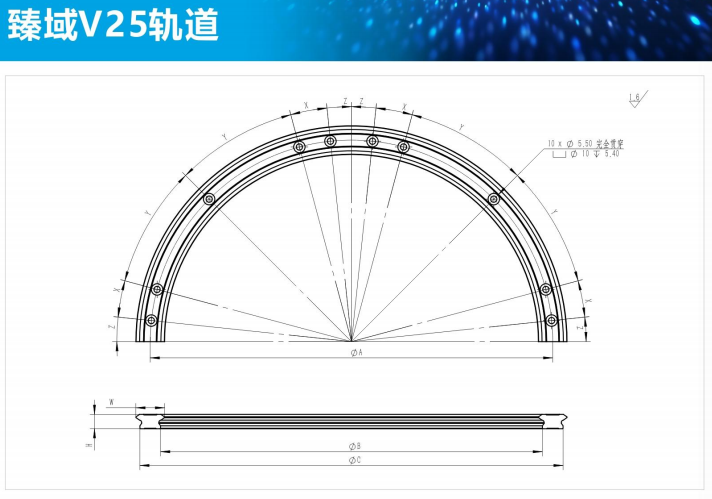

V25参数：单位负载≤8kg，正面受力≤30N，侧向受力≤20N，承受扭矩≤20N/M。
核心特点：
- 结构紧凑，适合空间受限的小型产线
- 运行平稳，配合同步带驱动适合无尘环境
- 圆弧直径覆盖Φ200-Φ500规格，支持非标定制
典型应用：3C电子精密组装、医疗耗材包装、小家电检测线。
如需了解轻载场景的驱动方式选择，可以参考同步带驱动环形导轨适合多大负载。
中载系列：V44与V50
V44和V50属于中载系列，适合中等重量工件的装配和输送场景。

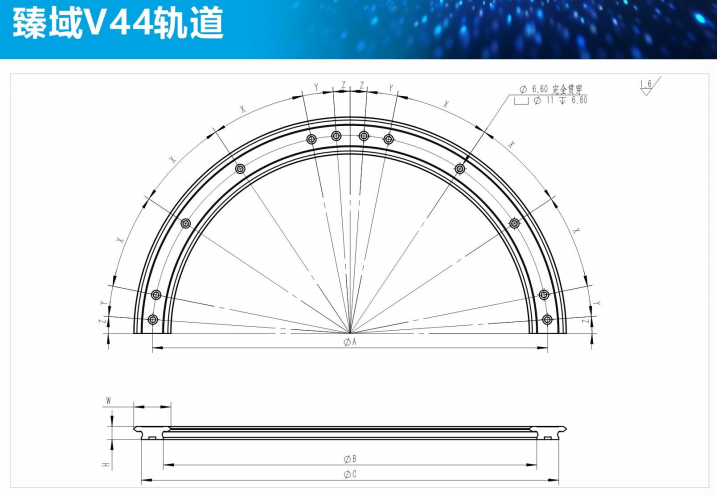

V44参数：单位负载≤40kg，正面受力≤100N，侧向受力≤50N，承受扭矩≤60N/M。
V50参数：单位负载≤80kg，正面受力≤150N，侧向受力≤80N，承受扭矩≤100N/M。
核心特点：
- V44适合汽车零部件装配、3C电子组装等中载场景
- V50承载能力高于V44，适合新能源电池模组、家电组装等场景
- 两个系列均可配合链条传动或齿轮齿条驱动
- 圆弧直径覆盖Φ468-Φ800规格
典型应用：汽车发动机装配线、传感器装配线、车灯装配线、新能源电池模组堆叠线、大型家电组装线。
如需了解中载场景的驱动方式选择，可以参考环形导轨驱动方式对比。
重载系列：V76
V76属于重载系列，适合大件工件输送和高负载场景。

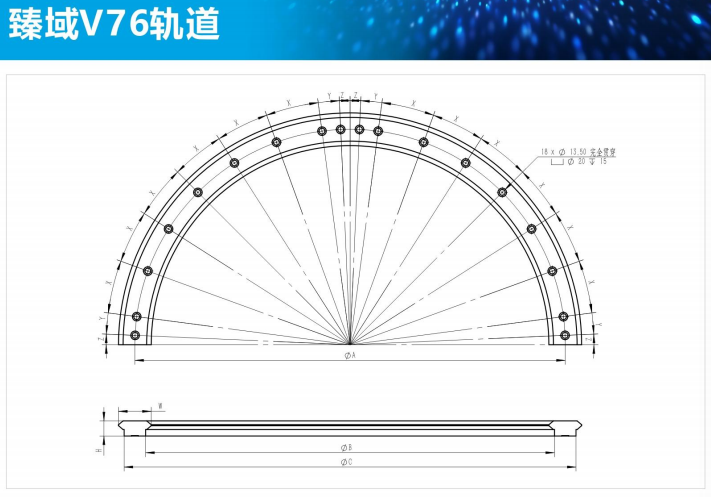

V76参数：单位负载≤200kg，正面受力≤300N，侧向受力≤120N，承受扭矩≤150N/M。
核心特点：
- 承载能力强，适合重载搬运和大型工件输送
- 轨道截面大，刚性好，适合高负载运行
- 圆弧直径覆盖Φ800-Φ1501规格
- 配合齿轮齿条驱动可满足高速度、高刚性需求
典型应用：机器人第七轴、重载搬运线、大型汽车零部件装配、军工产品输送。
如需了解重载场景的负载计算方法，可以参考环形导轨负载计算。
五个型号参数对比总览
五个型号的核心参数对比如下。
| 型号 | 单位负载 | 正面受力 | 侧向受力 | 承受扭矩 | 典型场景 |
|---|---|---|---|---|---|
| T25 | ≤8kg | — | — | — | 轻载精密输送 |
| V25 | ≤8kg | ≤30N | ≤20N | ≤20N/M | 3C电子、医疗耗材 |
| V44 | ≤40kg | ≤100N | ≤50N | ≤60N/M | 汽车零部件、3C电子 |
| V50 | ≤80kg | ≤150N | ≤80N | ≤100N/M | 新能源电池、家电 |
| V76 | ≤200kg | ≤300N | ≤120N | ≤150N/M | 重载搬运、机器人第七轴 |
选型时需注意：计算得到的等效负载应留出合理余量，不建议按额定上限满负荷运行。留有合理余量，有助于延长滚轮和导轨的寿命。
从型号参数到选型决策
掌握型号参数后，选型决策可以按以下顺序推进。
- 确认工件与治具的总重量：静态重量是初步筛选型号的依据，对应单位负载参数。
- 计算动态惯性力和偏载扭矩：把加速惯性力和偏载扭矩叠加到静态重量上，得到等效负载。
- 匹配驱动方式：根据负载等级选择同步带、链条或齿轮齿条驱动。
- 确认布局和安装方式：根据车间空间和工位数选择水平、立式、椭圆或矩形布局。
FAQ
环形导轨的型号是怎么命名的？
环形导轨型号通常由系列代号和规格数字组成。以臻域V系列为例，V25、V44、V50、V76中的数字对应轨道的截面规格，数字越大，承载能力越强。不同系列在单位负载、正面受力、侧向受力和承受扭矩四个参数上有明确区分。
T25和V25有什么区别？
T25和V25都属于轻载系列，单位负载均在8kg以内。T25采用标准圆形导轨设计，V25采用V型导向面结构。两者在安装方式和配套滑座上有差异，具体选型需根据工件重量、安装方式和工位布局确定。
V44和V50分别适合什么负载场景？
V44单位负载≤40kg，正面受力≤100N，侧向受力≤50N，扭矩≤60N/M，适合汽车零部件装配、3C电子组装等中载场景。V50单位负载≤80kg，正面受力≤150N，侧向受力≤80N，扭矩≤100N/M，适合新能源电池模组、家电组装等更重的中载场景。
V76适合什么场景？
V76单位负载≤200kg，正面受力≤300N，侧向受力≤120N，扭矩≤150N/M，属于重载系列。适合重载搬运、机器人第七轴、大型工件输送等场景。
东莞、深圳、苏州有哪些环形导轨厂家提供多系列规格？
臻域环形导轨位于广东省东莞市大朗镇，业务覆盖珠三角及全国主要制造业城市，包括深圳、苏州、上海、广州等地。公司提供T25、V25、V44、V50、V76等多个规格系列，负载范围1-200kg，支持非标定制，联系电话：15999851518。
